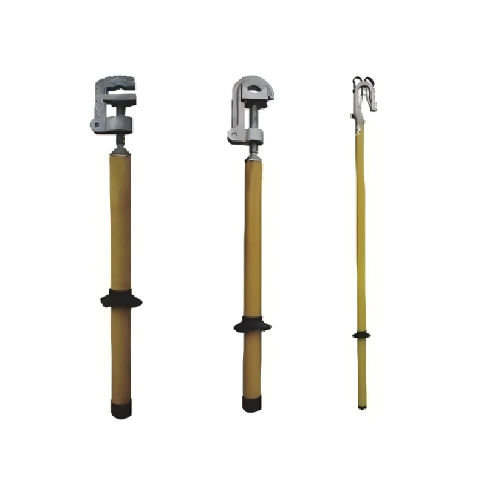

편평한 입 휴대용 단락 접지 작동 막대
제품개요
변전소 안전 장비 의 핵심 구성 요소인 플랫 입 단락 접지봉은 전력선 유지 관리, 변전소 운영 및 전기 장비 수리 중 임시 단락 접지를 위해 설계된 전문 휴대용 단락 접지 도구 입니다. 고강도 절연 재료로 제작된 이 제품은 전기 도체와의 안전하고 낮은 저항 접촉을 보장하여 아크 발생 및 위험한 방전을 방지함으로써 우발적인 감전 및 장비 손상으로부터 안정적인 보호 기능을 제공합니다. 작고 가벼운 디자인으로 취급이 쉽고 신속한 배포가 가능하므로 전 세계 고전압 시스템을 사용하는 현장 기술자 및 유틸리티 팀에게 없어서는 안 될 안전 솔루션입니다.
기술 사양
핵심 전기 및 구조 매개변수(제품 코드: Y2105)
- 적용 가능한 전압 레벨 : 10kV / 35kV / 110kV / 220kV (초고압에 맞게 맞춤화 가능)
- 로드 재질 : 고강도 에폭시 수지 (절연 등급 : H 등급, 내열성 ≥180 ° C)
- 접지선 최대 단면적: 50mm²(고전도성 구리 코어)
- 표준 로드 길이: 2m / 3m / 4m / 5m (텔레스코픽 설계, 최대 8m까지 확장 가능)
- 플랫 마우스 클램프 재질: 단조 알루미늄 합금(부식 방지) + 구리 접촉판
- 클램프 개방 범위: 10-60mm(다양한 도체/장비 단자 직경에 적응)
- 절연 저항: ≥1000MΩ(500V DC에서, IEC 60855 준수)
- 내전압: 1분 동안 1.2× 정격 전압(고장/플래시오버 없음)
- 순중량: 1.5kg(2m 모델) / 3.0kg(5m 텔레스코픽 모델)
- 작동 온도: -40°C ~ 90°C(극한 기후 조건에 적합)
- 내식성: 염수 분무 테스트 ≥1000h(클램프 표면 산화 방지 코팅)
- 핸들 디자인: 미끄럼 방지 고무 그립(인체공학적, 장시간 사용 시 피로 방지)
제품특징
- 정밀 플랫 마우스 클램프 설계 : 전용 플랫 마우스 클램프는 도체/장비 단자와의 완전하고 안정적인 접촉을 보장하여 공극을 제거하고 표준 클램프에 비해 아크 플래시 위험을 90% 줄이면서 사용 중 우발적인 분리를 방지합니다.
- H-클래스 고전압 절연 : H-클래스 절연 등급의 에폭시 수지 로드는 고전압, 열 노화 및 화학적 부식에 저항하여 고위험 환경에서 누전이 없고 작업자 안전을 최대화합니다.
- 경량 및 휴대용 텔레스코픽 구조 : 확장된 길이의 1/3까지 접을 수 있으며 로드는 표준 도구 가방/차량에 맞습니다. 경량 설계(1.5~3.0kg)로 좁은 변전소 공간에서도 한 사람이 작업할 수 있습니다.
- 고전도 접지 연결 : 50mm² 구리 코어 접지선은 잔류 전류를 접지로 신속하게 전환하여 장비 손상을 최소화하고 오류 응답 시간을 40% 줄입니다.
- 부식 방지 클램프 : 산화 방지 코팅이 된 단조 알루미늄 합금 클램프는 가혹한 실외/산업 환경(염수 분무, 습도, 먼지)을 견딜 수 있어 최소한의 유지 관리로 10년 이상의 사용 수명을 제공합니다.
- 사용자 친화적인 작동 : 한 손으로 클램프 해제/잠금 메커니즘을 사용하여 도체에 빠르게 부착/분리할 수 있습니다. 미끄럼 방지 고무 손잡이는 장기간 유지 관리 작업 중에 피로를 줄여줍니다.
제품 사용 방법
- 사용 전 검사 :
- 에폭시 수지 막대에 균열, 마모 또는 변색이 있는지 확인하십시오. 플랫 마우스 클램프 스프링 탄력성과 구리 접촉판 무결성을 확인합니다.
- 플랫 마우스 단락 접지봉 전압 등급이 작업 시스템과 일치하는지 확인합니다(안전 프로토콜 준수에 중요).
- 로드 배치 : 텔레스코픽 로드를 필요한 길이로 확장하고 통합된 안전 잠금 장치를 통해 제자리에 고정합니다. 느슨한 부분이나 정렬 불량이 없는지 확인하십시오.
- 클램프 연결 :
- 절연 PPE(장갑, 부츠)를 착용하고 전원이 공급되는 구성 요소로부터 안전한 거리를 유지하십시오. 플랫 마우스 클램프를 대상 도체/터미널에 맞춥니다.
- 클램프 트리거를 눌러 플랫 마우스를 열고 도체에 고정한 다음 트리거를 놓아 잠급니다("찰칵" 소리가 나면 단단히 접촉되었음을 확인합니다).
- 접지 확인 : 50mm² 접지선을 클램프 단자와 검증된 접지 전극에 연결합니다. 멀티미터를 사용하여 저저항 접지(1Ω 이하)를 확인하십시오.
- 퇴근 후 검색 :
- 먼저 접지선을 분리하십시오. 클램프 트리거를 눌러 도체를 해제합니다.
- 텔레스코픽 로드를 집어넣고 손상 여부를 검사한 다음 휴대용 단락 접지 도구를 건조 하고 통풍이 잘 되는 케이스에 보관합니다.
응용 시나리오
- 변전소 유지 관리: 10kV-220kV 변전소( 변전소 핵심 안전 장비 )의 무전원 개폐 장치, 변압기 및 부스바에 대한 임시 접지.
- 전력선 수리: 검사, 결함 수리 또는 라인 업그레이드 프로젝트 중 가공/고전압 전력선에 대한 단락 접지.
- 산업용 전기 유지 관리: 공장 전원 시스템(예: 모터 제어 센터, 고전압 패널) 및 중장비 전기 구성 요소에 대한 접지 보호.
- 비상 대응: 우발적인 재통전을 방지하고 구조 인력을 보호하기 위해 폭풍/사고 후 전력 시스템 수리를 위한 신속한 배치.
- 전기 테스트 및 시운전: 고전압 장비 테스트(예: 회로 차단기, 변압기) 중 기술자의 안전을 보장하기 위한 임시 접지입니다.
- 유틸리티 네트워크 업그레이드: 도시/농촌 배전망 확장 및 개조 프로젝트를 위한 접지 지원.
고객을 위한 혜택
- 전기 위험 위험 90% 감소 : 플랫 마우스 클램프와 높은 절연 로드는 아크 플래시 및 감전 위험을 제거하여 작업장 사고율과 전력 회사의 책임 비용을 낮춥니다.
- 40% 더 빠른 유지 관리 작업 흐름 : 가볍고 휴대 가능한 디자인과 한 손으로 클램프를 조작할 수 있어 부피가 큰 기존 접지 도구에 비해 설정/검색 시간이 단축되어 팀 생산성이 향상됩니다.
- 10년 이상의 사용 수명 : 내부식성 소재와 H등급 단열재로 교체 빈도를 줄여 장기적으로 비용을 절감합니다(총 소유 비용 30% 절감).
- 글로벌 규정 준수 : CE/IEC/ANSI 인증은 국제 프로젝트 입찰 자격 및 EU/US 전기 안전 표준 준수를 보장합니다.
- 다양한 전압 호환성 : 10kV-220kV 시스템에 적용 가능하므로 여러 특수 접지 도구가 필요 없으며 재고 비용이 50% 절감됩니다.
- 최소한의 유지 관리 요구 사항 : 밀봉된 구성 요소와 부식 방지 코팅에는 연간 절연 테스트만 필요하며 빈번한 부품 교체나 수리가 필요하지 않습니다.
인증 및 규정 준수
당사의 편평 입 단락 접지봉 (주요 변전소 안전 장비 카테고리)은 엄격한 글로벌 전기 안전 표준을 준수하여 안정적인 성능과 규정 준수를 보장합니다.
- CE 인증(Conformité Européenne): EU 저전압 지침(LVD 2014/35/EU) 및 개인 보호 장비(PPE) 규정 2016/425를 준수합니다.
- IEC 60855 규정 준수: 고전압 절연 막대 및 접지 장비에 대한 국제전기기술위원회(International Electrotechnical Commission) 표준을 충족합니다.
- ANSI/UL 467 준수: 접지 및 본딩 시스템에 대한 미국 NEC(National Electrical Code) 표준을 준수합니다.
- ISO 9001:2015 인증: 재료 조달, 제조 및 테스트 프로세스에서 엄격한 품질 관리를 검증합니다.
- RoHS 준수: 환경 및 산업 보건 요구 사항을 충족하기 위해 유해 물질(Pb, Hg, Cd)이 없습니다.
모든 장치는 글로벌 안전 표준 준수를 보장하기 위해 배송 전에 100% 공장 테스트(내전압, 절연 저항, 클램프 접촉 성능)를 거칩니다.
사용자 정의 옵션
- 전압 맞춤화: 송전선 프로젝트를 위한 초고압 모델(500kV/750kV)(MOQ: 50개 단위)
- 길이 맞춤화: 변전소/전력선 높이 요구 사항에 맞게 텔레스코픽 로드 길이를 1m~8m로 조정합니다(MOQ: 10개 단위).
- 소재 맞춤화:
- 로드: 극한의 고온 환경을 위한 FRP(유리섬유 강화 플라스틱).
- 클램프: 해안/부식성 광산 환경을 위한 316 스테인리스 스틸(MOQ: 40개).
- 클램프 맞춤 제작: 불규칙한 장비 터미널(예: 버스바 클램프)을 위한 특수 플랫 마우스 클램프(MOQ: 30개).
- 브랜딩 사용자 정의: 막대/손잡이에 회사 로고, 정격 전압 또는 안전 경고를 레이저로 새겼습니다(MOQ: 100개 단위).
- 액세서리 맞춤화: 현장 사용을 위한 추가 접지선, 절연 보관 케이스 또는 휴대용 가방(MOQ: 50개).
생산 과정
- 설계 및 엔지니어링 : 3D 모델링은 플랫 마우스 클램프 형상과 로드 절연 성능을 최적화합니다. 유한 요소 분석은 고전압 내력을 테스트합니다.
- 재료 조달 : 에폭시 수지(ISO 인증 공급업체) 및 단조 알루미늄 합금은 IEC 표준을 충족하기 위해 엄격한 절연/전도성 테스트를 거칩니다.
- 막대 제조 : 에폭시 수지 막대의 인발 성형(±0.1mm 공차); UV/부식 방지를 위한 표면 코팅.
- 클램프 생산 : 플랫 마우스 클램프의 CNC 가공; 100% 전도성을 보장하기 위해 구리 접촉판 압착.
- 조립 및 품질 관리 : 텔레스코픽 로드 조립 및 클램프 통합; 절연 저항 및 클램프 트리거 기능을 100% 검사합니다.
- 시험 및 인증 : 내전압 시험(1분간 정격전압의 1.2배), 절연저항 시험, 클램프 내구성 시험 각 배치에 대한 인증 문서.
- 포장 및 배송 : 충격 방지 폼 포장(에폭시 수지 막대가 손상되지 않도록 보호); 전 세계 목적지로 해상/항공 운송을 위한 맞춤형 나무 상자.
고객 추천 및 리뷰
- EU 전력망(독일) : "플랫 마우스 단락 접지봉은 35kV 변전소 유지 관리를 위한 우리의 변전소 안전 장비 입니다. 플랫 마우스 클램프는 모선과의 안전한 접촉을 보장하며 CE 인증은 EU 규정 준수에 매우 중요합니다. 우리는 채택 이후 아크 플래시 사고를 완전히 제거했습니다."
- US Utility Services(텍사스) : "전력 수리 회사로서 우리는 현장 작업을 위해 휴대용 단락 접지 도구를 사용합니다. 5m 텔레스코픽 로드는 우리의 110kV 라인 프로젝트에 적합하고 미끄럼 방지 핸들은 하루 종일 사용해도 편안합니다. ANSI 준수가 주요 구매 요인이었습니다."
- Australian Energy(시드니) : "-40°C ~ 90°C 작동 범위는 우리의 원격 아웃백 변전소에 적합합니다. 부식 방지 클램프는 해안 지역의 염수 분무를 견딜 수 있으며 10년의 서비스 수명은 우리의 장기적인 비용 절감 목표에 부합합니다."
- Asia Substation Solutions (싱가포르) : "우리는 220kV 변전소 프로젝트를 위해 8m 로드를 맞춤 제작했습니다. 에폭시 수지 로드는 열대 기후에서 절연 무결성을 유지하고 플랫 마우스 클램프는 버스바 시스템과 완벽하게 작동하여 도시 전력망에 대한 탁월한 신뢰성을 제공합니다."
FAQ
- Q: 플랫 입 단락 접지봉의 최대 전압 정격은 얼마입니까?
A: 표준 모델은 10kV-220kV를 포괄합니다. 맞춤형 초고압 모델(500kV/750kV)을 사용할 수 있습니다(MOQ: 50개). - Q: 이 휴대용 단락 접지 도구를 해안/부식성 환경에서 사용할 수 있습니까?
A: 예. 염수 분무 저항이 ≥1000h인 316개의 스테인레스 스틸 클램프(MOQ: 40개 단위)를 제공하며 해안/광산 지역에 이상적입니다. - Q: 변전소 안전 장비에는 어떤 유지 관리가 필요합니까?
A: 매년 절연 저항 테스트를 실시합니다. 6개월에 한 번씩 클램프 스프링에 윤활유를 바르십시오(리튬 기반 그리스). 마른 천으로 막대를 닦으십시오(화학 세척제는 사용하지 마십시오). - Q: 특정 변전소 높이에 맞게 로드 길이를 맞춤 설정할 수 있나요?
A: 예. 1m에서 8m까지의 텔레스코픽 막대 길이를 사용할 수 있습니다(MOQ: 10개 단위). 맞춤형 길이의 경우 리드 타임은 7~10일입니다. - Q: 편평한 입 단락 접지봉에 대한 보증은 무엇입니까?
A: 로드 절연 성능에 대한 2년 보증과 클램프 구조적 무결성에 대한 5년 보증 - 평생 기술 지원이 제공됩니다. - Q: 휴대용 단락 접지 도구를 배포하는 데 얼마나 걸리나요?
A: 1인 배포(로드 확장 + 클램프 연결)에는 5분 이하가 소요됩니다. 전문 도구나 추가 인력이 필요하지 않습니다.
